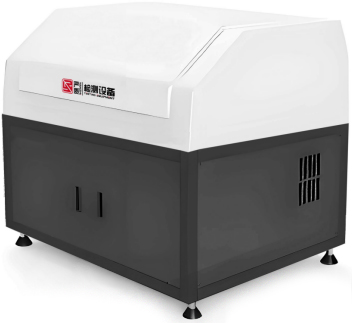

CHT-4500RH是专为科学研究设计的扫描四探针电阻测试仪，可以对最大 200mm 样品（或 8 英寸晶圆）进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。探针头借鉴了机械钟表机芯制造工艺，使用红宝石轴承引导碳化钨探针，确保高机械精度和长使用寿命。动态测试重复性（接近真实场景）可达 0.2%，为行业领先水平。1 μΩ~1 MΩ的超宽测量范围可涵盖绝大部分应用场景，可广泛适用于光伏、半导体、合金、陶瓷等诸多领域。
1）可对样品进行 49 点、81 点、中心 1 点、中心 10 点、中心半径 5 点、中心边缘 5 点、中心半径边缘 9 点、直径扫描等测试；统计分析测试数据生成 2D 和 3D 的 map 图；
2）屏蔽测试，完全消除光对样品测试的影响，保证测量的准确性；
3）真空吸附防止全自动测试过程中样品移动对测试的影响；
4）一体化嵌入式设计，触控电脑屏幕操作，手指点点就可以完成操作。
四探针电阻测试仪不仅是工程和物理学的胜利，也是工程和物理学的胜利。四探针是一种实用工具，在各个行业都有多种应用。四探针适用于半导体及太阳能电池（单晶硅、多晶硅、非晶硅、钙钛矿）、液晶面板（ITO/AZO） 、功能材料（热电材料、碳纳米管、石墨烯、纳米线、导电纤维、复合材料）、半导体工艺检测（金属化/离子注入/扩散层）、非晶合金等、形状记忆合金、半导体制造等多个行业。

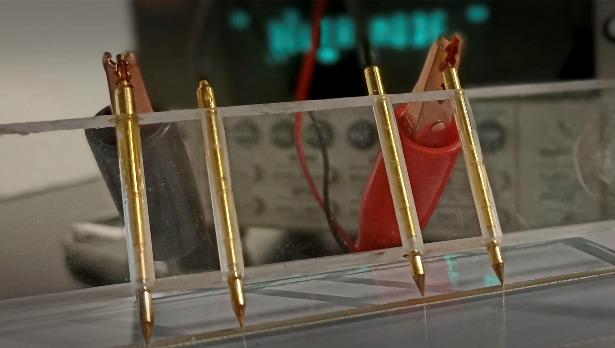

四探针测量仪是一种常用的用于测量电子材料(如硅(Si)、锗(Ge)、砷化镓(GaAs)等半导体材料的电阻率以及用于电子器件的薄膜(薄层)的电阻率值的测量工具。
CHT-4500RH是专为科学研究设计的扫描四探针电阻测试仪，可以对最大 200mm 样品（或 8 英寸晶圆）进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。探针头借鉴了机械钟表机芯制造工艺，使用红宝石轴承引导碳化钨探针，确保高机械精度和长使用寿命。动态测试重复性（接近真实场景）可达 0.2%，为行业领先水平。1 μΩ~1 MΩ的超宽测量范围可涵盖绝大部分应用场景，可广泛适用于光伏、半导体、合金、陶瓷等诸多领域。
CHT-4500RH 型全自动四探针测试系统是运用四探针测量原理的多用途综合全自动测量设备。该设备按照单晶硅物理测试方法国家标准并参考美国 A.S.T.M 标准而设计的，专用于测试半导体材料电阻率及方块电阻(薄层电阻)的专用设备。通过全自动测试系统，对晶圆片进行电阻率和方块电阻分布的测量，绘制出等值线图后，从而直接观察到整个晶圆片的电阻率或方块电阻大小的分布。
CHT-4500RH 型四探针自动测试系统通过采用四探针双位组合测量技术，将范德堡测量方法推广应用到直线四探针上。利用电流探针和电压探针的组合变换，进行两次电测量，其最后计算结果能自动消除由样品几何尺寸、边界效应以及探针不等距和机械游移等因素所引起的，对测量结果的不利影响。因而在测试过程中，在满足基本条件下可以不考虑探针间距、样品尺寸及探针在样品表面上的位置等因素。这种动态地对以上不利因素的自动修正，显著降低了其对测试结果的影响，从而提高了测量结果的准确度。

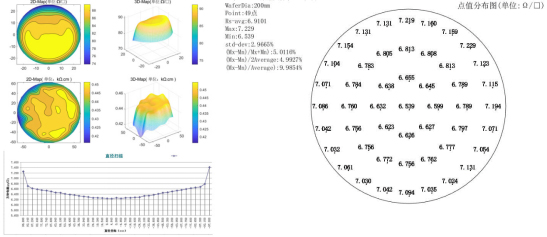

CHT-4500RH 型全自动四探针软件测试系统拥有友好操作测试界面，通过此测试程序辅助用户简便地进行各项测试操作，把采集到的测试数据进行数学分析，然后把测试数据以 Excel 表格，2D、3D 等数值图直观地记录、显示出来。方便用户对数据进行各种数据分析，用户可对采集到的数据在电脑中保存或者打印以备日后参考和查看。
| 型号 | CHT-4500RH |
测量范围 | 电阻率： 10-5～105Ω.cm； |
可测晶片尺寸 | 2 英寸～12 英寸；（太阳能电池片≤210mm*210mm） |
恒流源 | 电流量程分为 1µA、10µA、100µA、1mA、10mA、100mA 六档。 |
采样电压范围 | 量程： 000.00～199.99mV；（低阻扩展时，量程： 00.000～19.999mV） |
四探针探头基本指标 | 间距： 1±0.01mm；针间绝缘电阻：≥1000MΩ； 机械游移率：≤0.3％； |
模拟电阻测量相对误差 | 0.01Ω、 0.1Ω、 1Ω、 10Ω、 100Ω、 1000Ω、 10000Ω≤0.2％ |
整机测量最大相对误差 | （用硅标样片:0.003-500Ω .cm 测试）≤± 3%（ 23℃） |
重复性 | ≤± 0.5% |
最小去边距离 | 3mm |
自动测试选点方式 | 49 点、 81 点、中心 1 点、中心 10 点、中心半径 5 点、中心边缘 5 点、中心 |
测试数据处理 | 以 Excel 格式文件表格记录测试数据，并生成 2D、3D 的 map 图。用户可对 |
屏蔽和吸附测试 | 对样品进行屏蔽和真空吸附测试，完全消除光和全自动测试过程中样品移动 |
外形尺寸 | 580mm× 475mm× 450mm（深×宽×高） |
标准使用环境 | 温度： 23±2℃； 相对湿度：≤65％；无高频干扰 |
