光伏玻璃四点弯曲试验机_组件_光伏测试产品

产品特点
技术参数

1）采用交流伺服电机及交流伺服调速系统控制试验过程，控制精度及品质大大提高，平稳、高效、低噪音（低速时基本上无噪音）并且控制速度范围大大加宽（0.05-500mm/min），既有利于常规材料的低速试验(金属、水泥、混凝土等)，又有利于非金属材料（橡胶等）高速试验，同时也可用于空载时快速调整试验空间，节省辅助试验时间。该试验速度满足目前国内所有常规金属及非金属材料试验速度的要求；

2）由同步齿型带、精密滚珠丝杠“强强”连手组成的减速机构，使得结构更简洁、明快，传动效率大大提高，主机的下工作台位置高度及主机高度也随之下降,外观更协调；

3）采用拉伸与压缩独立的双空间结构，操作方便，避免了拉伸与压缩弯曲在同一空间时更换不同试验附具的烦琐；

4）可根据要求配置不同规格的传感器，使得试验范围大大加宽，以满足不同试验负荷的测量要求；

5）主机采用全喷塑壳体，造型大方、美观；

6）采用先进的控制技术，具有应力、应变、位移三种闭环控制方式，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡，可同步显示试验力、峰值、位移、速度、试验状态、试验曲线等；

7）可进行试验力、变形、位移等速率控制及保持；

8）可实现试样装夹时横梁的快/慢升降调整，操作灵活、随意切换；

9）具有试验结束后返回初始位置的功能，高效，快捷；

10）具有完善的限位保护功能及过载、过流保护、试验断裂自动停机等功能，可靠、安全；

11）自建强大的试验数据库，试验数据可随时保存、查询、调用；

12）提供多种报表打印接口，用户可根据需要编辑任何格式的报表，并打印输出；

13）整个控制系统具有很高的性价比、高可靠性；

14）根据国家标准或用户提供的标准对材料进行拉伸试验，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，可选择负荷—时间、负荷—位移、位移—时间、变形—时间等试验曲线实时显示、放大、比较、遍历功能及对试验过程监控。智能、方便；

15）提供给专业用户“标准添加程序编辑器”软件，用户可以根据实际需要，灵活添加所需的标准；

16）全中文的Windows平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线，可预留数据接口，直接连接企业（试验室）的综合信息管理网络。也可以根据用户局域网的具体情况进行定制。

型号	CHT-4WQJN
最大试验力	10KN
精度等级	0.5 级，示值相对衰减±1%以内
试验力测量范围	0.4%-100%FS
试验力分档	可选择分档或全程不分档
试验力测量精度	优于示值的±0.5%
位移分辨率	0.001mm
位移测量准确度	±0.5%
变形测量范围	0.2～100％FS
变形示值相对误差	±0.50%以内
变形分辨力	1/500000FS
力控速率调节范围	0.005～5％FS/S
制速度范围	0.001-500mm/min
速率精度	速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内
应力控制速率精度	速率＜0.05%FS/s时，为设定值的±0.5%以内；速率≥0.05%FS/s时，为设定值的±0.2%以内
位移控制速度精度	速率＜0.5mm/min时，为设定值的±0.5%以内；速率≥0.5mm/min时，为设定值的±0.2%以内
变形速率调节范围	0.002～5％FS/S
横梁有效最大行程	1600
试验宽度	2500mm
供电电源	220V，50Hz； 1.5kW
主机尺寸	410023003100mm
主机重量	约7.5t
加载辊	直径 50mm，固定 200mm±1mm 间距
支撑辊	直径 50mm，可以移动，间距可调，移动范围满足 600mm～1500mm

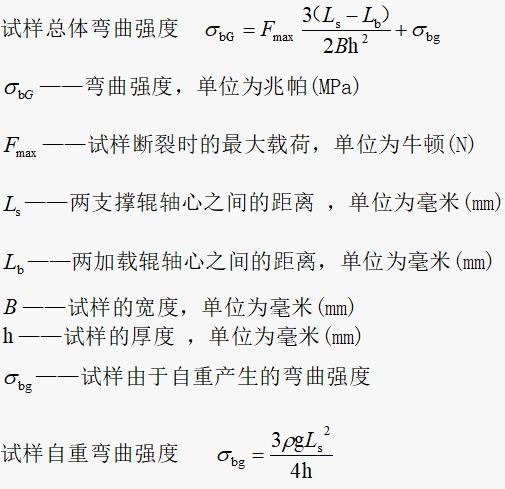

软件内置结果计算公式：弯曲强度计算方法
试验结果	玻璃破坏的最大载荷、测试位移、弯曲强度、从开始加载到试验破坏的时间等
