满足标准：IEC61215-MQT21 IEC62804
光伏应用越来越多，电站规模越来越大，太阳能电池组件问题也暴露的越来越多，功率降低、绝缘性差、脱层等现象不断出现。经过人们多年的研究发现，组件应用过程中出现问题的很大一部分原因是因为内部导电体与大地之间（通过边框）之间存在泄漏电流。长期泄漏电流会造成电池片载流子及耗尽层状态发生变化、电路中的接触电阻受到腐蚀、封装材料受到电化学腐蚀等问题，从而导致电池片功率衰减、串联电阻增大、透光率降低、脱层等影响组件长期发电量及寿命的现象。
1）组件边框端接地，既模拟实际情况，又防止了测试过程中由于边框高压引起的潜在危险；
2）对于每块组件，采用4线制测试方法，2根高压线，2根接地线，高压线通过接线盒与组件内部连在一起，接地线与边框连在一起或连接在其他有效位置；
3）电压、泄露电流、绝缘电阻同时显示；
4）实时监控电压、泄露电流、绝缘电阻曲线；
5）屏幕显示测试情况，记录测试中数据。

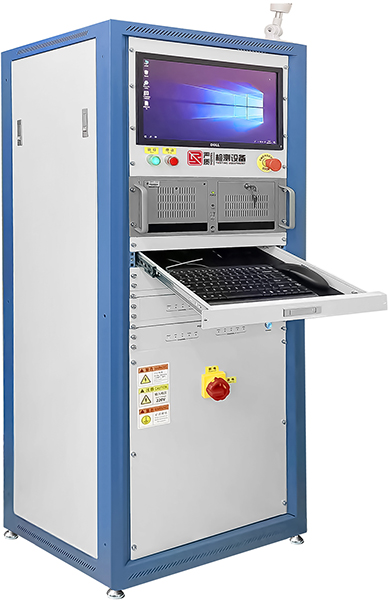

| 型号 | CHT-PID |
| 电源 | 电压范围：-2500～2500V； 电压精度：0.3%FS； 电压分辨率：1V； 电流能力：1mA。 |
| 电流传感器 | 测试范围：-1～100uA； 测试精度：0.5%FS； 分辨率：0.01mA。 |
| 数据采集卡 | 支持RS485通讯，支持0-5V、0-10V、4-20mA信号输入； 14位分辨率； 20路模拟量输入； T/C软件组态，低电压电流输入； 隔离电压：3000 Vdc； 支持Modbus/RTU控制； DC24V供电。 |
| 工控机 | 机箱：4U 标准机箱； 电源：300W ； 底板：14S4（含4PCI 插槽）； 长卡：ANOVO 7865L CPU； 内存：4G DDR； 硬盘：1T； 光驱：DVD-ROM； 显示器：DELL-IN1940MW。 |
| 测试线 | 材质：硅胶； 耐压等级：25KV； 芯径：0.5mm²，多股铜丝； 工作温度：-60-250℃； 外径：5.8mm; 长度：标配6m/套。 |
