1) 输出极性：正、负交替；
2) 内部电路可调整，以适用于不同的组件；
3) 高压实时监控显示，高压失控自动进入保护程序、设备停止运行;
4) 高压异常自动进入保护程序、设备停止运行；
5) 通过变化电路负载，可使负载电容变化，适用于不同面积组件；
6) 前面板LED指示，7寸触摸屏显示；
7) 工控机显示，与示波器通讯，方便数据记录及存储；
8) 此设备为高压设备，需加装安全防护围栏。

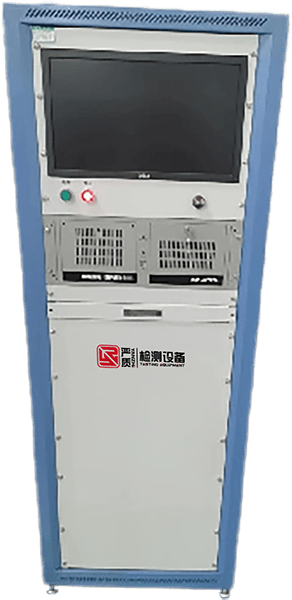

| 型号 | CHT-14D |
冲击电压发生器 | |
电压范围 | 4KV to 30KV +/-3% |
| 上升沿时间 | 1.2 us +/-30 % |
| 下降沿半衰期 | 50 us +/-20 % |
衰减测试线 | |
衰减比例 | 10:1 |
| 输入阻抗 | 10MQ |
| 输入电容 | 12Pf |
| 输入电压 | 300V |
| 带宽 | 100MHZ |
| 补偿电容 | 8Pf〜25Pf |
示波器 | |
显示屏 | 9英寸 |
| 实时采样频率 | 1.0GSa/S |
| 带宽 | 70MHZ |
| 峰值检测 | 3.5ns |
| 最高分辨率 | N5us/div@GSa/s |
| 存储深度 | 20M |
| 输入灵敏度 | 2mV/div~5V/div |
| 时基挡位 | T5div~5000ns |
| 基精度 | W±25ppm |
| 脉冲范围 | 20ns-8S |
| 视频极性 | 正极性、负极性 |
| 垂直范围 | ±5div |
| 通道间隔离度 | N100：1 |
