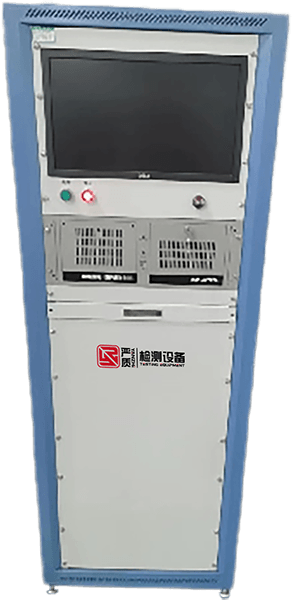

你的位置：首页 > 光伏测试产品 > 组件 > 二极管热性能测试系统
满足：IEC61215-MQT18；IEC61730-MST07、MST25；IEC62979；
太阳能组件中的旁路二极管被广泛用于防止热斑，遮挡，不均匀等组件质量问题引起的运行质量下降。二极管应用过程中会出现正向导通，反向截止等性能。为了验证二极管的这些性能的优劣，本方案根据IEC标准开发了相应的测试设备。
1) 模块化设计可实现自动及手动测试，支持多通道二极管及温度采集；
2) 实时监控测试时长、接线盒表面温度（1路）、二极管电流（恒流电源提取），二极管压降等数据；
3) 可显示所有数据的曲线；其中30℃、50℃、70℃、90℃温度曲线在显示同一坐标系下，对应30℃、50℃、70℃、90℃温度下300uS脉冲电源触发时间段电流曲线显示同一个坐标系下；
4) 根据测试数据用最小二乘拟合曲线获得VD对TJ特性，软件显示该曲线，曲线中可显示各温度采集对应电压数值，自动计算二极管结温、并将拟合方程显示于界面上；
5) 对于程控电源工作时段的温度曲线显示同一坐标系下,对应电流及电压显示在同一坐标系下；
6) 所有数据可以EXCEL形式导出，曲线或者图表可导出，方便进行数据处理和分析。
| 型号 | CHT-12D |
脉冲电源 | |
测试范围 | 0-20V |
| 测试精度 | 2% |
| 分辨率 | 0.001V |
| 测试范围 | 0-40A |
| 测试精度 | 1% |
| 分辨率 | 0.01A |
程控电源 | |
测试范围 | 0-20V |
| 测试精度 | 2% |
| 分辨率 | 0.1V |
| 测试范围 | 0-40A |
| 测试精度 | 1% |
| 分辨率 | 0.01A |
温度传感器 | |
测试范围 | 0～200℃ |
| 测试精度 | ±1℃ |
| 分辨率 | 0.1℃ |
| 重复性 | ±0.5℃ |
温度采集 | |
支持J,K,T,E,R,S和B热电偶输入 | |
| 16位分辨率 | |
| 8路差分输入 | |
| T/C软件组态，低电压电流输入 | |
| 隔离电压 | 3000 Vdc |
| 支持Modbus/RTU控制精度 | ±5% |
